Cara Membuat Antena Wajan Bolic


Perlu kita ketahui, fungsi dari Antena Wajan Bolic itu adalah menfokuskan signal, jadi ketika kita salah meletakannya maka kita tidak akan mendapatkan sinyal.

jadi kita harus bisa memposisikannya dengan baik dan benar.


Latar Belakang :

1. Untuk meningkatkan jarak jangkauan wireless LAN diperlukan antena eksternal dengan gain yang lebih tinggi dari antenna standard

2. Antena eksternal High Gain harganya relative mahal

3. Banyak barang-barang yang sering dijumpai dalam kehidupan sehari-hari yang dapat digunakan untuk membuat antenna High Gain dengan cara mudah dan biaya ringan


Kenapa disebut WajanBolic?

a. Wajan : penggorengan, alat dapur buat masak
b. Bolic : parabolic
c. WajanBolic : Antena parabolic yg dibuat dari wajan


BAHAN :

1. Wajan diameter 36? (semakin besar diametr semakin bagus)
2. PVC paralon tipis diameter 3? 1 meter
3. Doff 3? (tutup PVC paralon) 2 buah
4. Aluminium foil
5. Baut + mur ukuran 12 atau 14
6. N Connector female
7. kawat tembaga no.3
8. Double tape + lakban


PERALATAN :

1. Penggaris
2. Pisau/ Cutter
3. Solder + timah nya
4. Gergaji besi


PERKIRAAN HARGA :

Perkiraan harga yang dikeluarkan untuk membeli bahan WajanBolic adalah kurang dari Rp 100.000,-. Bandingkan jikan Anda harus membeli antenna Grid 24db, yang bikinan local saja mencapai Rp 500.000,- lebih dan yang import bisa mencapai Rp 1.000.000,- lebih. Atau membeli antenna grid local yang harga nya Rp 200.000,- sedangkan yang import bisa mencapai Rp 300.000 lebih.


LANGKAH-LANGKAH PEMBUATAN :

1. Siapkan semua bahan dan peralatan yang dibutuhkan.

2. Lubangi wajan tepat di tengah wajan tersebut seukuran baut 12 atau 14, cukup satu lubang saja.

Kemudian, ukur diameter wajan, kedalaman wajan dan feeder/ titik focus. Untuk lebih jelas nya silahkan liat gambar di bawah.

Contoh :

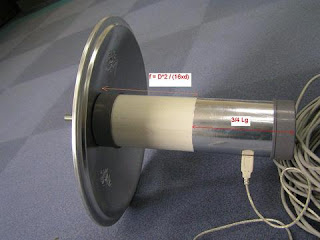

Parabolic dish dg D = 70 cm, d = 20 cm maka jarak titik focus dari center dish : F = D^2/(16*d) = 70^2 / (16*20) = 15.3 cm

Pada titik focus tsb dipasang ujung feeder. Untuk mendapatkan gain maksimum.

1. Potong PVC paralon sepanjang 30 cm, kemudian beri tanda untuk jarak feeder-nya (daerah bebas aluminium foil). Untuk menentukan panjang feeder-nya gunakan rumus di atas.

2. Beri lubang pada bagian paralon untuk meletakkan N Connector, untuk itu gunakan rumus antenna kaleng. Bias di lihat di http://www.saunalahti.fi/elepal/antenna2calc.php

3. Potong kawat tembaga yang sudah disiapkan sesuai dengan ukuran yang didapatkan dari hasil kalkulasi website di atas. Dan solderkan pada N Connector yang telah di siapkan

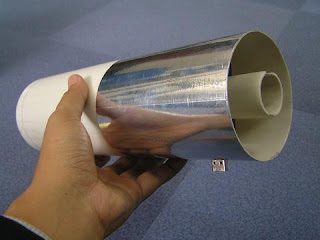

4. Selanjut nya, bungkus PVC paralon dengan dgn aluminium foil pada daerah selain feeder, klo aluminium foil yang ada tanpa perekat, maka untuk merekatkan nya bisa menggunakan double tape

5. Lalu pasangkan N connector ke PVC Paralon yang telah dilubangi td

6. Pada bagian doff (tutup PVC paralon) yang akan di pasang pada ujung dekat dengan N Connector harus di beri aluminium foil, sedangkan doff yang di pasang pada wajan tidak perlu di beri aluminium foil

7. Dan pasangkan doff tadi ke PVC paralon

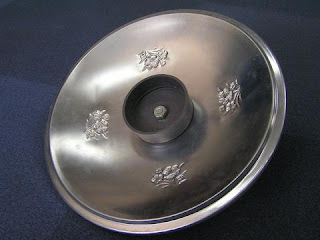

8. Kemudian, wajan yang telah di bolongi tadi dipasangkan dengan doff yang satu nya lagi, sebelum nya doff tersebut dilubangi sesuai dengan ukuran baut yang sudah di siapkan, dan kencangkan secukup nya.

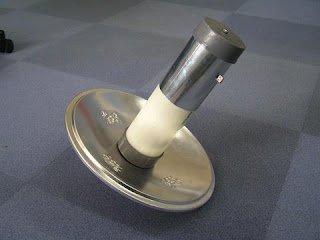

9. Kemudian tinggal pasangkan PVC paralon tadi ke wajan yang sudah di pasang doff.

10. Dan Wajan bolic sudah siap untuk digunakan browsing, atau paling tidak untuk wardriving.
